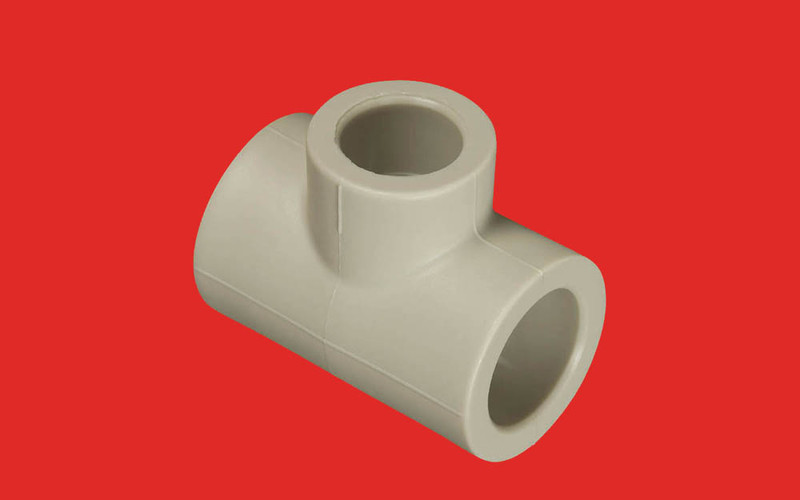

T- Stück, reduziert
Beschreibung
Der Fitting, der die Verzweigung der Verteilung ermöglicht. Er vermindert nicht die Lichte an der Stelle des Fittings gegenüber der Rohrlichte und deshalb er steigert nicht wesentlich den Druckverlust der Verleitung.
Farben:
Produktparametern
 |
 |
 |
 |
 |
 |
 |

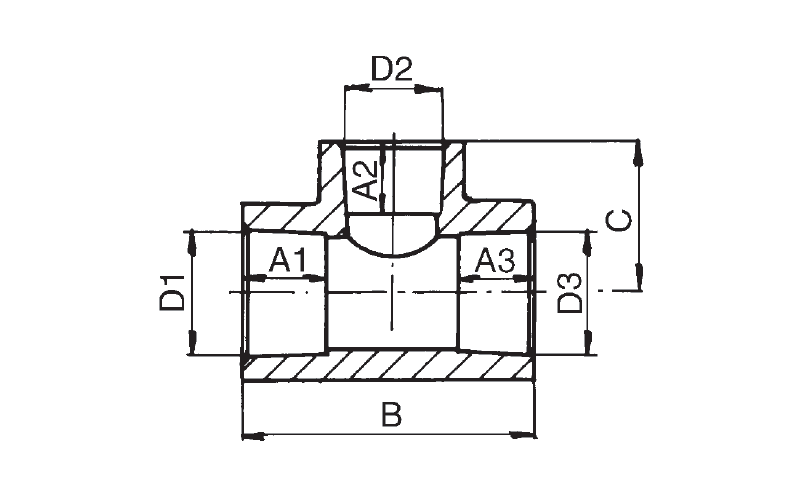

D, D1, D3 | D2 | A, A1, A3 | A2 | B | C | CODE DER WAREN IN WHITE VERSION |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 × 16 × 20 | ks | 100 | 10 | 0,03 | 0,10 | 212020016 | 20 | 16 | 14,50 | 13,30 | 47,00 | 24,00 | |
| 20 × 25 × 20 | ks | 150 | 50 | 0,03 | 0,24 | 212020025 | 20 | 25 | 14,50 | 16,00 | 64,00 | 27,00 | |
| 25 × 20 × 20 | ks | 50 | 10 | 0,05 | 0,24 | 212025021 | 25/20* | 20 | 16/14,5* | 14,50 | 52,50 | 28,00 | W212025021 |
| 25 × 20 × 25 | ks | 120 | 20 | 0,04 | 0,24 | 212025020 | 25 | 20 | 16,00 | 14,50 | 54,00 | 28,00 | W212025020 |
| 32 × 20 × 32 | ks | 90 | 10 | 0,07 | 0,38 | 212032020 | 32 | 20 | 18,10 | 14,50 | 58,00 | 31,50 | W212032020 |
| 32 × 25 × 32 | ks | 80 | 10 | 0,07 | 0,38 | 212032025 | 32 | 25 | 18,10 | 16,00 | 63,00 | 33,00 | W212032025 |
| 40 × 20 × 40 | ks | 60 | 10 | 0,09 | 0,46 | 212040020 | 40 | 20 | 20,50 | 14,50 | 63,00 | 35,50 | W212040020 |
| 40 × 25 × 40 | ks | 50 | 10 | 0,13 | 0,64 | 212040025 | 40 | 25 | 20,50 | 16,00 | 68,00 | 37,00 | W212040025 |
| 40 × 32 × 40 | ks | 50 | 10 | 0,13 | 0,64 | 212040032 | 40 | 32 | 20,50 | 18,10 | 75,00 | 39,00 | W212040032 |
| 50 × 25 × 50 | ks | 40 | 4 | 0,18 | 0,96 | 212050025 | 50 | 25 | 23,50 | 16,00 | 74,00 | 42,00 | |
| 50 × 32 × 50 | ks | 30 | 2 | 0,19 | 0,96 | 212050032 | 50 | 32 | 23,50 | 18,10 | 81,00 | 44,00 | |
| 50 × 40 × 50 | ks | 14 | 2 | 0,21 | 0,96 | 212050040 | 50 | 40 | 23,50 | 20,50 | 89,00 | 46,50 | |
| 63 × 32 × 63 | ks | 10 | 2 | 0,35 | 1,92 | 212063032 | 63 | 32 | 27,40 | 18,10 | 89,00 | 50,50 | |
| 63 × 40 × 63 | ks | 10 | 2 | 0,34 | 1,92 | 212063040 | 63 | 40 | 27,40 | 20,50 | 97,00 | 53,00 | |
| 63 × 50 × 63 | ks | 10 | 2 | 0,39 | 1,92 | 212063050 | 63 | 50 | 27,40 | 23,50 | 107,00 | 56,00 | |
| 90 × 63 × 90 | ks | 5 | 1 | 0,77 | 4,80 | 212090063 | 90 | 63 | 35,50 | 27,40 | 131,00 | 73,50 | |
| 90 × 75 × 90 | ks | 5 | 1 | 0,85 | 4,80 | 212090075 | 90 | 75 | 35,50 | 31,00 | 143,00 | 76,00 |
*) D1=25, D2=20, D3=20 / A1=16,0, A2=14,5, A3=14,5
